为进一步加强建筑施工现场电梯井道和预留洞口安全防护管理，落实各项安全防范措施，预防和减少高处坠落事故，青岛编制了《建筑施工电梯井道和部分预留洞口防护做法》，自7月1日起，各区市安全监督机构要对本辖区内项目整改情况开展专项检查，要坚持“隐患就是事故”的原则，加大检查力度，对整改不规范、不彻底的项目，责令停工整改，并按规定对相关责任单位、责任人予以严肃处理。
建筑施工电梯井道和部分预留洞口防护做法
1总则
1.0.1为规范我市建筑施工水平洞口作业及其管理，做到防护安全、技术先进、经济合理，制定本标准。
1.0.2本标准适用于建筑工程施工高处作业中的水平洞口作业。
1.0.3我市建筑施工水平洞口作业时，除应符合本防护标准外，尚应符合国家现行有关标准的规定。
2编制依据
《混凝土结构设计规范》GB50010-2010
《建筑结构荷载规范》GB50009-2012
《钢结构设计标准》GB50017-2017
《建筑施工高处作业安全技术规范》JGJ80-2016
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
《建筑施工扣件式钢管脚手架安全技术标准》T/CECS 699－2020
《山东省建筑工程安全施工标准图集》
3洞口防护措施
洞口作业时，应采取防坠落措施，并应符合下列规定：
3.1当非竖向洞口短边尺寸为25mm～500mm时，应采用楼板钢筋直接贯穿洞口，形成钢筋网格防护，并在拆模后用盖板覆盖，盖板四周搁置应均匀，且应防止盖板移位。
图3.1-1短边边长为25mm～500mm水平洞口钢筋网格防护
3.2当非竖向洞口短边尺寸为500mm～1500mm时，应设置同结构布置钢筋相同的单层双向钢筋网片，网片与洞口周边楼板钢筋绑扎固定。在拆模后采用盖板覆盖或防护栏杆等措施，并应固定牢固，直至洞口进行下一步作业受到影响时，才可切割相应尺寸的钢筋网片。

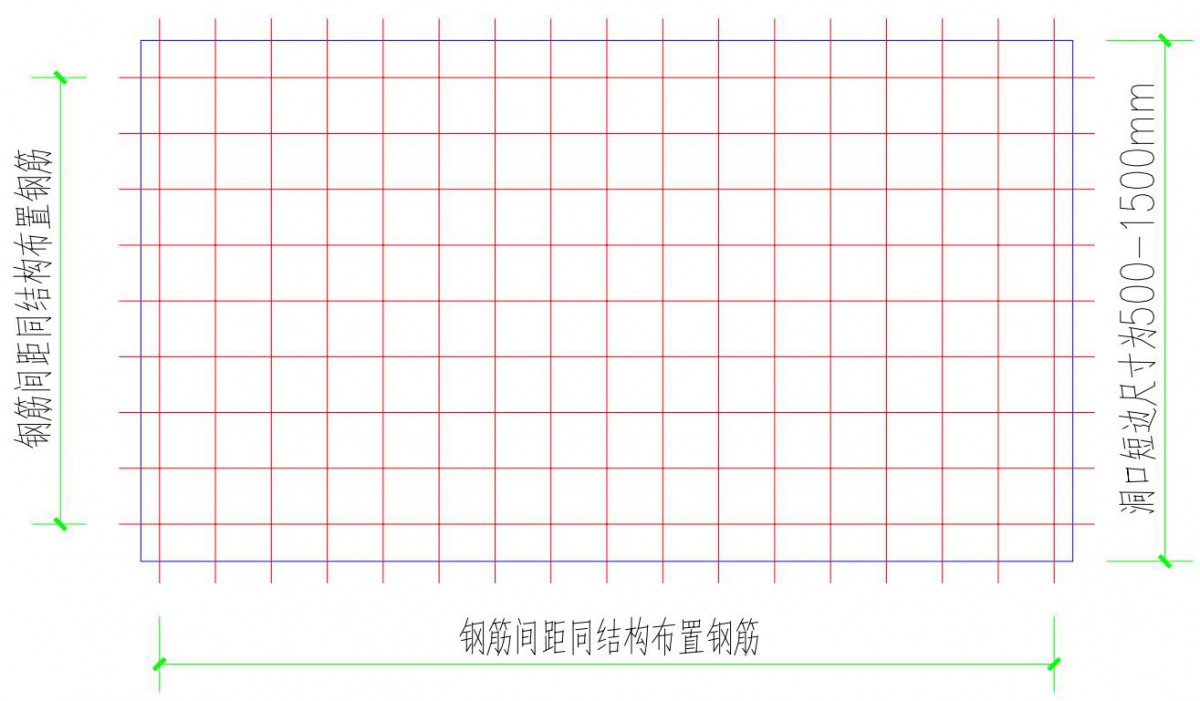

钢筋网片平面布置图

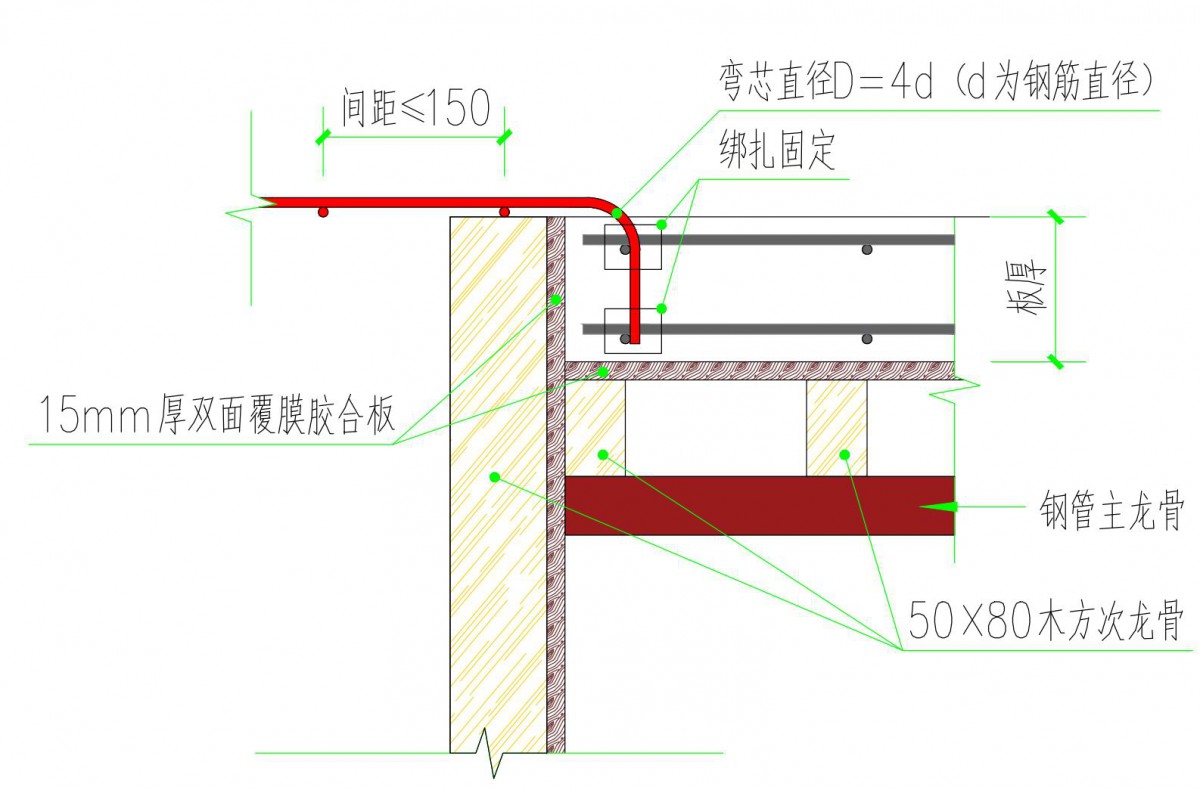

钢筋网片细部节点
图3.2-1短边边长为500mm～1500mm水平洞口钢筋网格防护
3.3当非竖向洞口短边尺寸大于或等于1500mm时，应在洞口作业侧设置高度不小于1.2m的防护栏杆，洞口应采用安全平网封闭。
3.4在结构施工过程中，标准层电梯井道作业面可采用钢制操作平台（图3.4-1），或井字形脚手架操作平台，操作平台随主体结构施工同步提升。

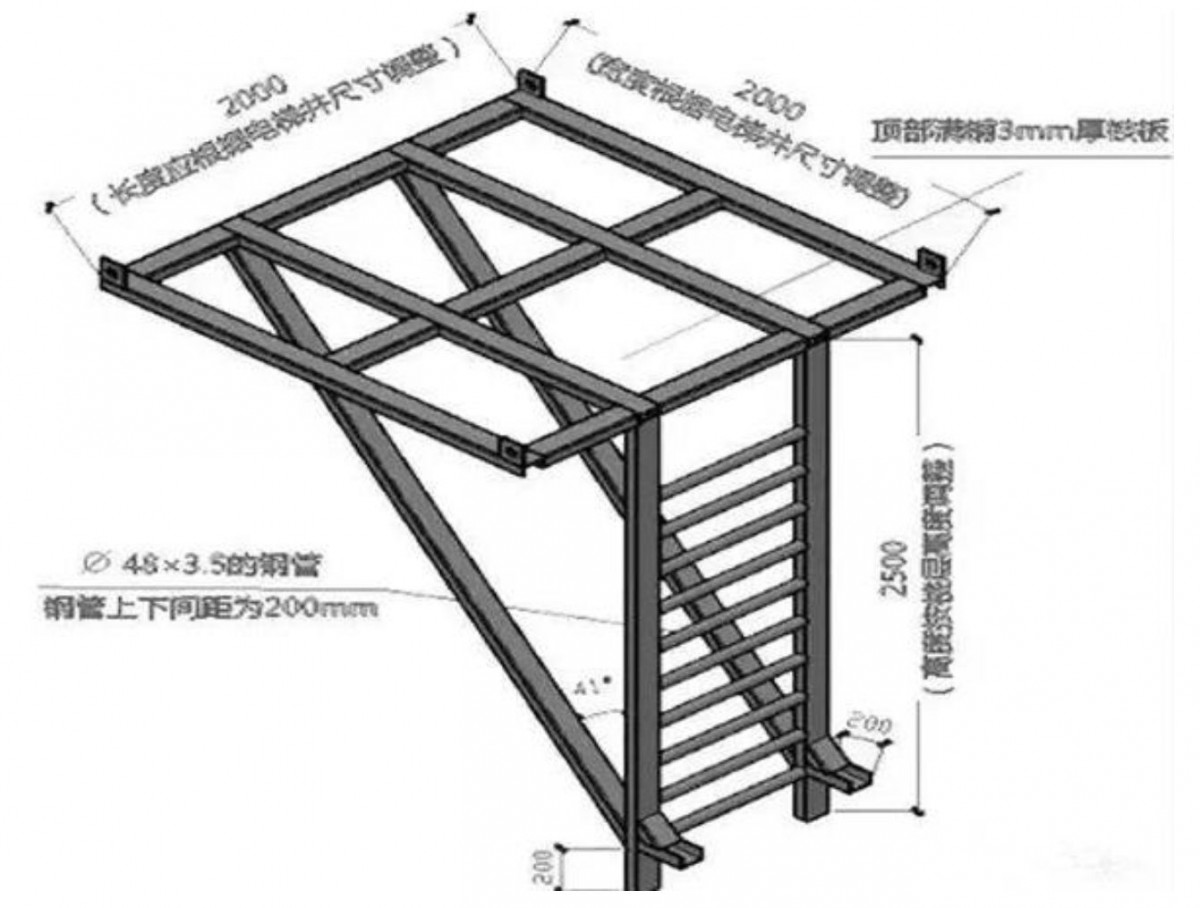

图3.4-1 钢制操作平台
3.5电梯井道作业面操作平台以下每层应设置硬防护，采用井字形脚手架式硬防护或预埋套管拉结顶撑式硬防护。
3.5.1井字形脚手架式硬防护应满足以下规定：
1.井字形脚手架搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》相关要求。井字形脚手架宜选用工字钢作为基础，工字钢型号应通过计算复核；工字钢两端应固定于主体结构上，固定端长度不小于300mm；工字钢上部应设置限位措施固定立杆。
电梯井脚手架操作平台应采用国家标准钢管进行搭设，较大搭设高度不得大于20米；立杆布置在工字钢上部，跨距宜采用1000mm，步距宜采用1500mm（不同洞口尺寸，架体布置需计算确定）。
2.侧边立杆从底部至顶部设置连续竖向剪刀撑。
3.硬防护平台根据施工进度逐层搭设，严禁超高。
4.每层硬防护平台安装完成及时铺设50×80mm垫木（间距不大于250mm）和12mm以上厚度模板，便于施工人员操作。
图3.5-1 井字形脚手架搭设示意图
3.6电梯井口必须设置防护门，应采用定型化、标准化、工具化产品，其高度不应小于1.5ｍ，防护门底端距地面高度不应大于50ｍｍ，并应设置挡脚板。
